Ошибка 0x70 0x71 в Epson L1800

Ошибка 0х70 в Epson L1800 и L1300 связана с системой подъема каретки APG. Расшифровка 0х70 – APG motor drive error. APG sensor failure. APG motor failure. Foreign object. Cable or FFC disconnection (ошибка привода APG, датчика APG, двигателя, разъединение кабеля, посторонний предмет). Ошибка 0x71 – APG home position seeking error. APG Sensor failure. APG motor failure. Foreign object. Cable or FFC disconnection (не найдено начальное положение APG, датчика APG, двигателя, разъединение кабеля, посторонний предмет).

В сервисный центр Комплэйс поступил в ремонт принтер Epson L1800 с ошибками 0x70 и 0x71.

В Epson L1800 в отличие от L800/L805 управление положением каретки осуществляется редуктором с двумя оптическими датчиками. У L800/L805 редуктор совсем другой и располагается справа. У L1800 редуктор с двигателем находится слева.

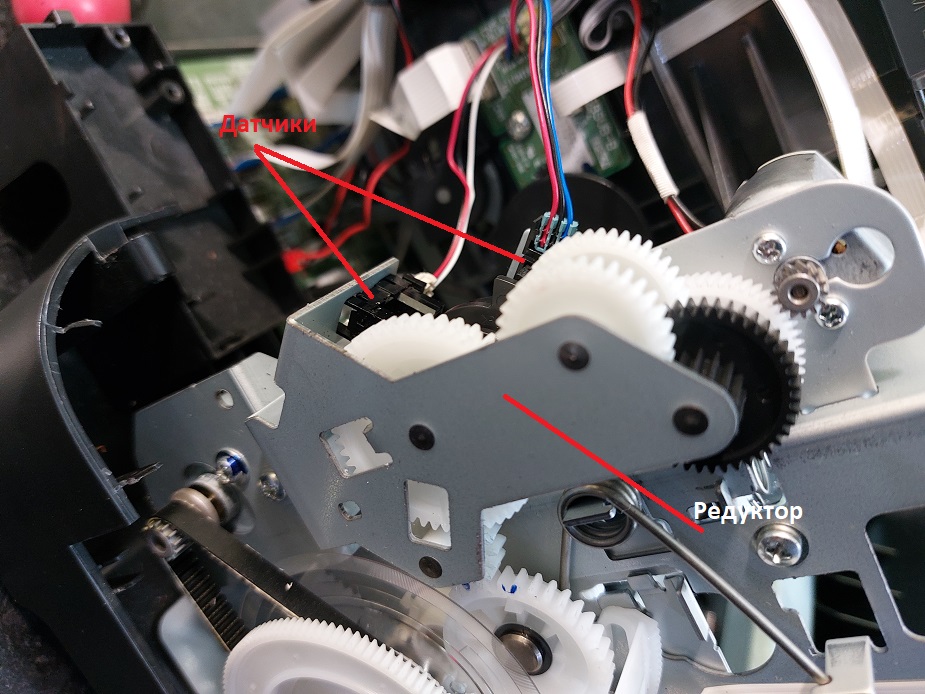

Редуктор APG и датчики

Диагностика выявила сначала неисправность нижнего датчика, состоящего из оптопары фотодиод-фототранзистор.

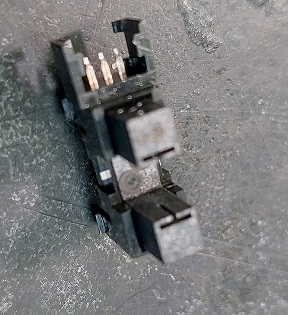

Датчик APG

Вышел из строя фотодиод, который легко диагностируется мультиметром (средний и крайний контакты).

Но замена датчика не привела к исправлению проблемы и ошибка осталась. Каретка при инициализации не поднималась на нужный уровень. Пришлось снимать весь редуктор, который крепится на трех винтах и регулировать его.

После установки на место редуктора ошибка исчезла, проблема была решена. Стоимость ремонта составила 7000 руб.
