Дефекты печати принтеров

У вас плохо печатает принтер или МФУ, что делать? Каковы типичные дефекты печати принтеров  лазерных и струйных?

Самое важное понять, почему принтер плохо печатает, почему возникают дефекты при печати. Это очень важно при качественной заправке картриджей.

Плохо печатает лазерный принтер

Сначала рассмотрим устройство лазерного картриджа, т.к. именно износ его частей и является в основном причиной плохой печати принтера.

Лазерный картридж неисправен

Основные изнашивающиеся детали картриджа.

вал заряда HP Q2612A

вал заряда

Фотовал картриджа

Фотовал

Ракель для картриджа

Ракель

Как правило, картридж лазерного принтера состоит из следующих частей:

  • фотовал, фотобарабан, фоторецептор, Organic Photo Conductor – алюминиевый цилиндр, покрытый  светочувствительным слоем;
  • бункер с тонером;
  • бункер отработки (обратки), куда удаляется излишний тонер с фотовала;
  • ракель, wiper, cleaning blade – пластиковое чистящее лезвие, очищающее фотовал от остаточного тонера после переноса изображения;
  • магнитный вал – служащий для сбора тонера из бункера с тонером с помощью намагниченного сердечника;
  • дозирующее лезвие – пластина, предназначенная для формирования равномерной «шубки» из тонера определенной толщины на магнитном валу.
  • лезвие очистки (Recovery Blade) – удерживающая полоска из майлара нужна для того, чтобы тонер из бункера отработки не вываливался из бункера
  • ролик заряда (primary charge roller) – ролик, который наносит первичный заряд на фотовал в начале цикла и снимает остаточный заряд в конце цикла.

Мелкая сыпь по всему листу вызвана валом заряда в картридже и устраняется его заменой.

дефект лазерного картриджа HP

Вертикальные полосы в лазерном принтере

Серый фон по всему листу обычно бывает вызван неподходящим тонером. Чтобы устранить дефект, нужно тщательно вычистить картридж или заменить магнитный вал.

Вертикальная белая полоса

Белая полоса в середине страницы – скорее всего закончился тонер.

закончился тонер

Поэтому нужна заправка картриджа.

Серые полосы без повтора

Если есть серые или черные вертикальные полосы без повтора, то это может быть: переполнение бункера отработки или износ ракеля.

вертикальные полосы при печати переполнение бункера

Устраняем чисткой картриджа, заменой ракеля.

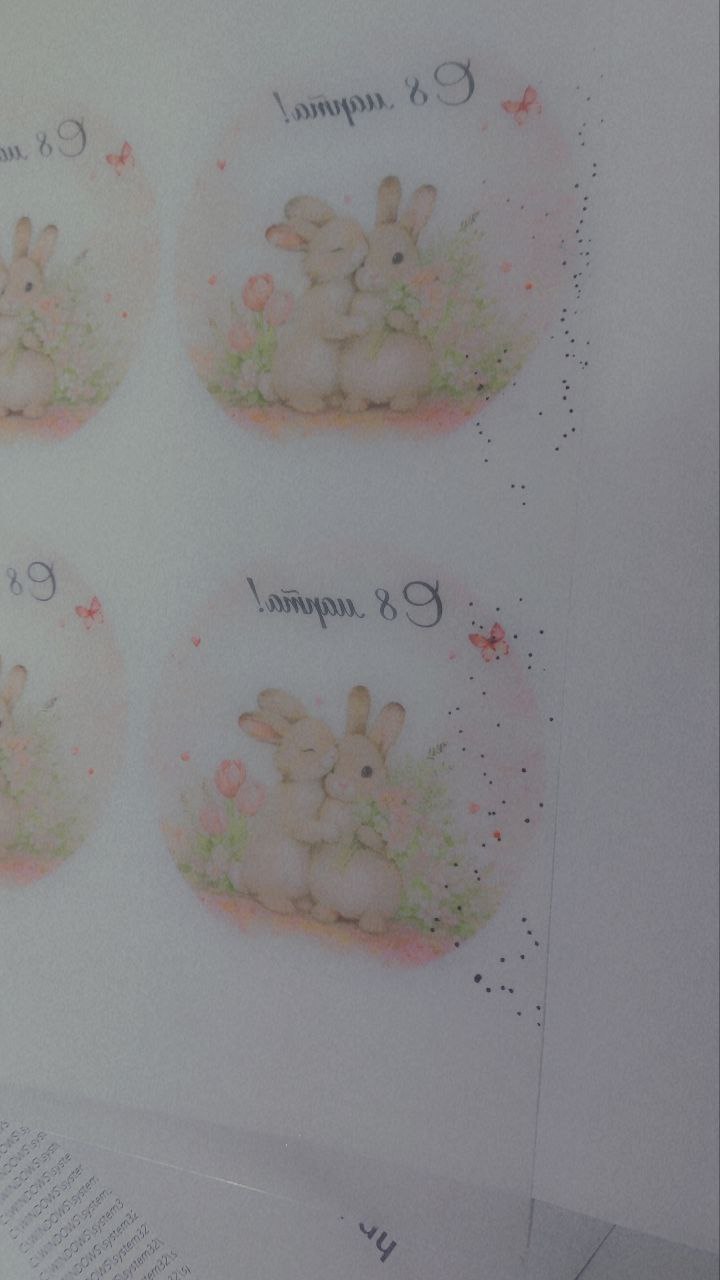

Случайно разбросанные точки вдоль листа вероятно появляются из-за просыпания  тонера из бункера отработки. Причина – повреждение пленки очистки, которая устраняется заменой части картриджа.

Периодические черные горизонтальные полосы

Черные резкие горизонтальные полосы – дефект контакта фотовала, устраняется подгибом контакта, смазкой или заменой фотовала.

черные полосы поперек листа дефект фотовала

Периодические черные пятна

Горизонтальные дефекты с периодом повторения длины периметра фотовала обычно возникают из-за повреждениями фотовала. Еще похожие дефекты  появляются из-за термопленки или тефлонового вала. Часто это вертикальная черная полоса с краю.

дефект фотовала картриджа лазерного принтера

Устраняем заменой фотовала, термопленки, тефлонового вала.

Вертикалные дефекты с периодом повторения периметра вала заряда (раза в два чаще, чем при дефекте фотовала) скорее всего вызываются повреждениями вала заряда или его загрязнением. Но может быть проблема и в магнитном вале. Лечится заменой вала заряда или его чисткой.

пачкает принтер дефект вала заряда

Повтор изображения в лазерном принтере

Двоение изображения чаще всего происходит из-за вала заряда, реже из-за неподходящего тонера.

дублирование грязь при печати независимо от картриджа износ термопленки

Если двоение (повторная печать) не зависит от картриджа, то скорее всего причиной является износ термопленки в печке принтера, когда тонер прилипает к термопленке по причине того, что тефлоновый слой стерся. Термопленка подлежит замене.

Еще один дефект печати лазерного принтера, связанный с повреждением термопленки: размытие фрагментов изображения вдоль листа. Горизонтальные линии имеют размытия разной толщины.

дефект печати принтера LJ 5200 dtn

Этот дефект вызван повреждением темного края термопленки, где производится снятие заряда.

повреждение термопленки

Бледная и грязная печать, повторяющиеся волны

Неконтрастная или бледная печать скорее всего вызывается:

  • неподходящим тонером
  • дефектным магнитным валом
  • плохим контактом или прижимом
  • изношеным фотовалом

Еще бледная печать может быть при плохом ролике переноса и отсутствии напряжения на ролике переноса.

Устраняем перезаправкой картриджа, чисткой или заменой магнитного вала, улучшением прижима магнитного вала и фотовала. Если дело в принтере, то заменяем проводящий бушинг ролика переноса, ремонтируем плату питания.

Волны в полутонах – тонер не идеально подходит под магнитный вал. Еще причиной может быть смешение тонеров.

проблемы с печатью - эффект зебры

Если тонер совсем не подходит, то принтер печатает “зебру” даже в чистых местах.

Лечим заправкой другим тонером, заменой магнитного вала.

Грязная печать по всему листу

грязная печать лазерного принтера по всему листу

Проблема в ракеле картриджа. На рисунке ниже видно небольшое искривление поверхности пластиковой вставки. Из-за этого ракель не счищает лишний тонер кромкой, а прилипает к фотовалу. Чаще всего встречается повреждение кромки ракеля (зазубрены). Оно проявляется в вертикальных узких полосах, и которое приводит к повреждению ваза заряда и фотовала. Поэтому при дефекте ракеля его нужно срочно менять.

плохой ракель лазерного картриджа

Дефекты печати, связанные с принтером

Повреждение термопленки

Причиной грязной печати, которая остается при замене картриджа чаще всего бывает повреждение термопленки в печке лазерного принтера. Устраняется заменой термопленки.

Чистые листы и черные листы при печати

Если лазерный принтер печатает белые листы, проблема может быть из-за не открывающейся шторки лазерного блока. Еще принтер печатает чистые листы при отсутствии контакта с картриджем.

Черные листы при печати скорее обычно бывают:

  • во-первых, при отсутствии вала заряда
  • во-вторых при отсутствии напряжения на валу заряда

Плохо печатает струйный принтер

Проблемы струйной печати, связаны в большинстве своем с проблемами головки принтера или неисправностью картриджей.

головка Epson

Печатающая головка струйного принтера Epson

головка принтера Canon

Печатающая головка принтера Canon

Большая часть плохой печати струйных принтеров вызвана засохшими дюзами, которую устраняем чисткой печатающей головки.

печать принтера с засохшей головкой

Сюда же относятся случаи, когда отсутствует один или несколько цветов при печати.

дефекты струйной печати

Черные дюзы имеют множественные засоры, синие – один. Кляксы на листе вызываются дефектными картриджами, которые не держат чернила.



печать принтера с засохшей черной головкой и плохим картриджем

Этот случай плохой печати струйного принтера HP также объясняется плохим картриджем. Например, синий цвет начинает печатать хорошо, затем прерывается из-за вакуума в синем картридже.

В следующем случае засоры в дюзах печатающей головки каждого цвета приводит к полосам при печати.

засорение печатающей головки принтера

В данном случае при печати закрашенных прямоугольников получаем изображение с полосами. То же самое с черным текстом, который имеет плохо пропечатанные буквы.

Струйный принтер с единой головкой смешивает цвета  во-первых из-за головки, во-вторых из-за картриджей. Например, виной могут быть дешевые картриджи ПЗК.

Дефекты печати принтеров

Подробнее читайте здесь.

Двоение текста в отдельных строках происходит в принтерах Canon из-за деградации головок.

деградация головки Canon

Такую печатающую головку нужно менять, ремонт и чистка не помогут.
