Ремонт подсветки телевизора Akai LEA-32B49P



Ремонт подсветки телевизора Akai LEA-32B49P требуется, если экран не светится, но в отраженном свете видно очень слабое изображение. Обычно причиной неисправности является сгоревший светодиод в одной из светодиодных линеек.

Светодиодная подсветка находится под матрицей. Поэтому для ее ремонта нужно разобрать весь телевизор, снять неисправную линейку и установить новую.

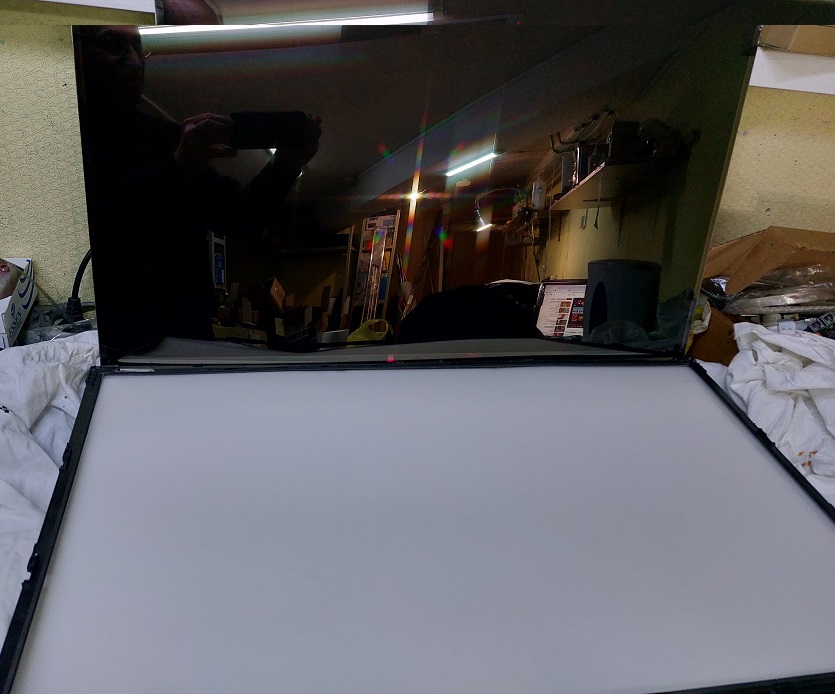

Сначала поднимаем матрицу. Под ней светорассеиватель.

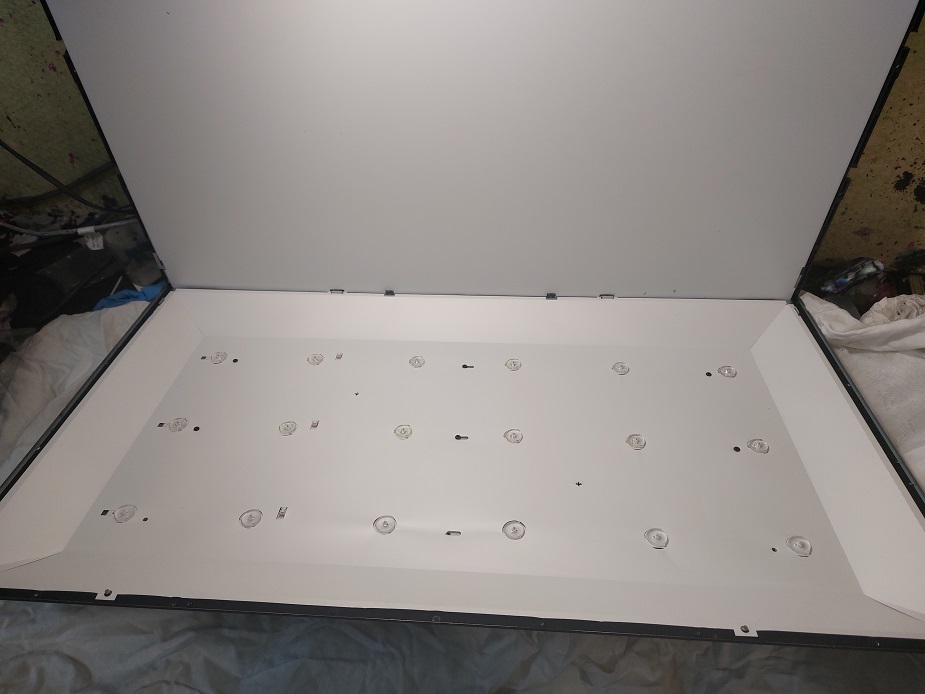

Затем доходим до светодиодных линеек.

В данном случае в телевизоре Akai 32″ разработчики установили три одинаковые светодиодные линейки с 6 вольтовыми сдвоенными светодиодами. Обычный мультиметр такие светодиоды прозвонить не может. Чтобы диагностировать сгоревшую линейку, нужно использовать приспособления с питанием более 6 вольт.

Чтобы светодиоды не горели, не выставляйте яркость телевизора на максимум. Потому что светодиоды горят от перегрева при максимальном токе.

Регулировка тока подсветки AKAI LEA-32B49P

Но даже при средней выставленной яркости существует большая вероятность, что новая светодиодная линейка сгорит. Потому что ток подсветки очень высокий. Кроме того, новые линейки будут отличаться по характеристикам от старых и вы не знаете на сколько.

На плате управления телевизора LEA-32B49P есть надпись значения этого тока в 540 мА.  Оригинальные линейки, возможно, рассчитаны на такой ток.  Но новые сгорят за 1 день. Чтобы новая линейка сразу не сгорела, нужно уменьшить ток подсветки.

Для этого в цепи регулятора отпаиваем подстроечные сопротивления. Они находятся рябом с разъемом подсветки. Отпаиваем одно сопротивление 1.5Ом. Ток подсветки снижается с 540 мА до 320 мА.

Если этого не достаточно, выпаиваем второе сопротивление 1.5 Ом.





После этого ток подсветки снижается до 170 мА. Если такого тока недостаточно для комфортного просмотра, запаиваем вместо1.5 Ом сопротивление 20-10 Ом так, чтобы ток увеличился до 220 мА. Рассчитать точно не получится, поскольку током управляет нелинейный регулятор, характеристики и схему которого мы не знаем.

Стоимость ремонта  в сервисном центре Комплэйс 4500 руб.
