Ремонт Epson L800, L805

Ремонт принтеров Epson L800 L200 L210

Статья об особенностях ремонта Epson L800, L805, которые оснащаются фирменной СНПЧ (системой непрерывной подачи чернил). Рассмотрим типовые ошибки и неисправности. Например, принтер не печатает, полосит, выдает чистые листы, нет какого-то цвета, не берет бумагу

Принтер L800 -первый серийный принтер с СНПЧ. Он оказался настолько хорош, что стал бестселлером и до сих пор пользуется большой популярностью. В L805 добавили Wi-Fi.

Ремонт СНПЧ Epson L800 L805

В ремонт поступил Epson L800 с заданием чистки головки, принтер подтекал.

Перед проверкой принтера и его головки нужно проверить буферные камеры с чернилами для отстоя воздуха, которые показаны стрелкой на рисунке. Эти камеры должны быть заполнены чернилами, иначе в головку будет попадать воздух.

После этого нужно проверить проходимость трубок подачи чернил. Если они забиты, нужно их прокачать.

При закачке желтой камеры чернилами обнаружилась подкачка воздуха в систему.

ремонт СНПЧ принтера Epson L800

После разборки блока емкостей для чернил была найдена дырка в трубке подачи чернил, которая и была виной подсасывания воздуха, завоздушивания головки, ее засыхания и подтекания чернил.

неисправность трубки СНПЧ Epson L800

Трубка была отремонтирована путем вставки переходника.

ремонт трубки подачи чернил Epson L800

После этого головка была снята, отмочена в чистящем растворе, прочищена и установлена на место.

После установки головку следует прокачать. Для прокачки дюз лучше открыть клапаны заливных отверстий и приподнять блок с чернилами. В принципе, чем хуже головка и обратные клапаны, тем лучше нужно следить за уровнем чернил, который должен быть на уровне головки, не ниже. Если нет пролитых капель при печати, можно вообще не закрывать их.

Цена на ремонт трубки 1500 руб.

Еще проблемы СНПЧ проявляются при непроходимости трубок в результате их перегиба, а также из-за засохших чернил. Цена ремонта 1500 руб.

Epson L800, L805 плохо печатает

Другой принтер Epson L800 не очень плохо печатает одним цветом даже после чистки головки, полосит. Состояние дюз этого цвета  отличное, но принтер после каждой прочистки печатает этим цветом все хуже.

Проблема была в неисправном демпфере. Устранение неисправности заключается в замене демпфера.

ремонт подачи чернил Epson L200, L210, L220, L800

Цвет появился только после замены демпфера.

Эта проблема характерна для всех принтеров Epson с СНПЧ, т.е. серии L.

Пылит головка

Печатающая головка может пылить из-за плохих чернил, например, просроченных. Требуется промывка СНПЧ, головки и замена чернил на качественные.

В головке смешиваются чернила

смешение чернил L800 L805

Такой тест говорит о том, что в головке нарушена герметичность соседних цветных каналов. Например, синие чернила попадают в красный канал. При этом красный цвет в начале листа становится грязным, появляются полосы при печати.

Но при небольших нарушениях герметизации головку можно восстановить, подробнее читайте здесь.

L800 L805 печатает чистые листы

Поступил в ремонт Epson L800, который печатал пустые листы — печать шла, но лист оставался идеально чистым, не было печати ни одним цветом.

После снятия головки обнаружено повреждение шлейфов — обгорели контакты. Головку проверили, чернила через дюзы шли.

обгоревший шлейф головки

Такое происходит, если в разъем головки попала жидкость, обычно чернила. Шлейф головки был снят и заменен на новый. Ремонт или замена шлейфа головки — 2000 руб.

замена шлейфа головки L800

Однако и после замены шлейфа принтер Epson L800 продолжал гонять чистые листы.

Замена главной платы управления

Такое случается, если сгорел драйвер головки на главной плате управления.  Главная плата управления расположена в левом заднем углу принтера.

замена платы Epson L800

Снимаем плату и заменяем на новую.

Замена главной платы управления Epson

После замены платы управления принтер стал отлично печатать.

Цена замены главной платы управления (форматера) Epson L800 4000 руб.

При замене главной платы нужно быть уверенным в исправности головки, иначе плата может сгореть.

Ремонт платы управления L805 L800

Ремонт платы управления

Очень часто при чистке печатающей головки неопытный пользователь заливает контакты шлейфа или части платы головки. При этом горят транзисторы TT3034, TT3043, предохранитель F2, F3. С большой вероятностью также выходят из строя также микросхема драйвера головки E0 9a7218a и резисторы 47 Ом в цепи транзисторов. Принтер при этом перестает включаться. Ремонт заключается в замене всех неисправных элементов.

Как понять, что микросхема E09A7218A сгорела?
Если после замены транзисторов TT3034, TT3043 сопротивление между контактами эмиттер-база транзисторов меньше 100 Ом,  значит микросхема неисправна и ее нужно менять. Сопротивление выводов БЭ, БК, ЭК при измерении мультиметром должно быть н450-600 Ом.

распиновка транзисторов TT3034, TT3043



На других платах с такими же транзисторами (например, для Epson R390) нормальное сопротивление эмиттер-база может быть 50 ом. Кроме того, ножки управления микросхемы E09A7218A транзисторами не должны закорочены на землю. Ремонт платы от 3000 руб.

Ремонт подачи бумаги Epson L800 L805

Если Epson L800 не берет бумагу,не захватывает ее, то возможны следующие проблемы. Например, ролик захвата сильно изношен, либо грязный.  Замена ролика захвата бумаги Epson L800 стоит 2500 рублей.

ролик захвата бумаги Epson L800

Заодно стоит заменить и ролик отделения за 1500 руб.

Замена ролика отделения L800

Считается общепринятым заменять эти ролики совместно.

Если бумага застревает или сминается, то нужно смотреть попадание посторонних предметов в тракт подачи бумаги.

Чистка печатающей головки Epson L800 L200 L210

Если принтер L800, L805 плохо печатают, с полосами, с пропусками, то наиболее вероятно, что подсохла печатающая головка. Когда не помогает чистка головки средствами принтера, приходится прибегать к чистке вручную. Для этого снимаем головку, отмачиваем ее в чистящем растворе, чистим ее, сушим и устанавливаем назад.

Стоимость чистки 6-цветной печатающей головки Epson L800, L805 A4 с СНПЧ 3000 руб. Чистка головки Epson L200, L210 стоит 2500 руб.

Чистка Epson L800 L805

Что происходит после заполнения абсорбера? Чернила начинают вытекать из пластикового контейнера и протекать в принтер, а затем еже вытекают из него наружу.

Текут чернила из Epson L800 L805

Если из принтера L800 потекли чернила, то адсорбер явно переполнен. Прокладки не впитывают и отработанные чернила вытекают прямо в принтер. Вот что образуется под адсорбером, который мы сняли, потому что он уже не нужен. Вместо него делаем вывод чернил в отдельную емкость наружу.

Эти чернила разливаются по всему принтеру. Причем удалять их очень сложно, потому что все дно состоит из мелких ячеек. Их более 60, причем чернила затекают во все ячейки. Чтобы очистить все, потребуется несколько часов.

С другой стороны принтера все дно и энкодерное колесо с датчиком тоже покрыты чернилами. Все тщательно отмываем и сушим.

чистка Epson L800

Снимаем главную плату управления. Она частично утонула в чернилах.

Разбираем кожух, вынимаем плату, все вычищаем.

чистка платы Epson L800

Тем не менее, вычистить все без полной разборки не удается. Потому что невозможно добраться до середины. Вынимаем весь принтер из основания.

Разборка L800 для чистки

Снимаем памперсы, блок питания и отмываем в раковине со всех сторон, особенно снизу ножки из микропористой резины.

Эта работа занимает примерно 3-4 часа. Цена 4300 рублей.

Ошибки Epson L800 L805

Ошибка 0x50

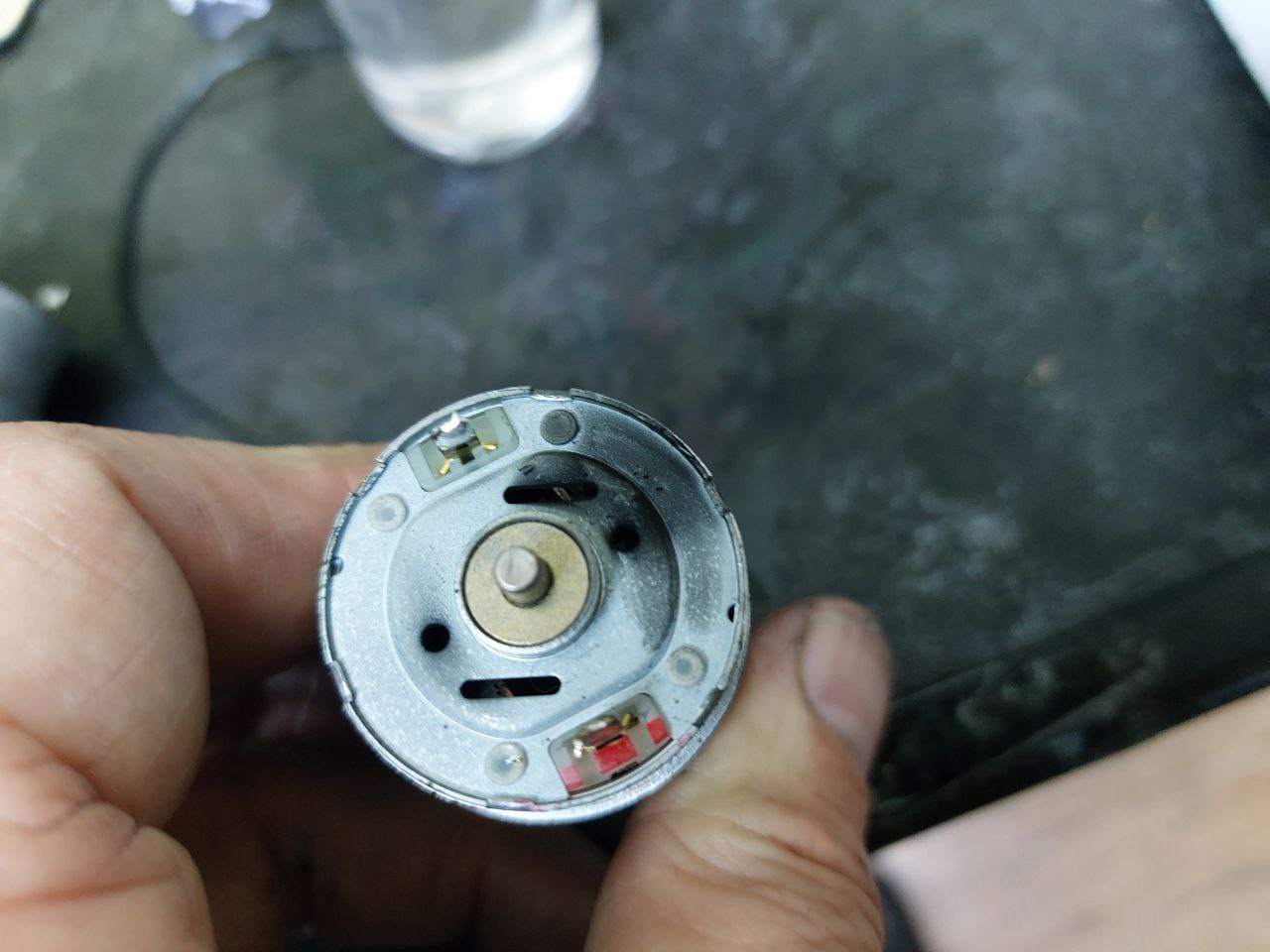

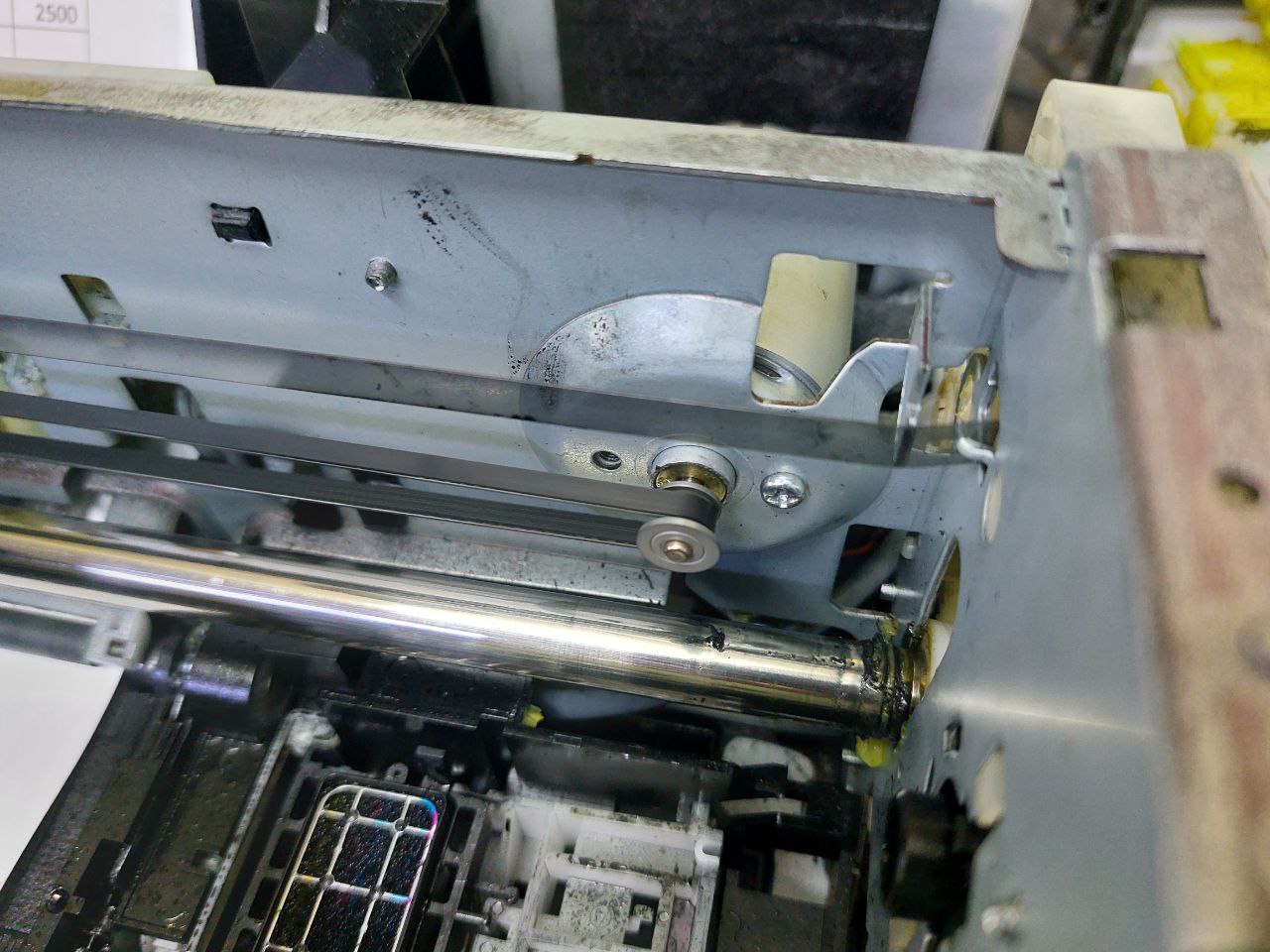

Ошибка Ox50 — принтер не может найти начальное положение каретки. Возможные неисправности- двигателя каретки, энкодера, но чаще всего из-за заедания каретки. Что делать: прочистить и смазать места движения каретки. Цена 2000 руб.

Ошибка 0x43

Ошибка 0x43 — перегрев головки, неисправность платы управления, шлейф головки вышел из разъема или окислился.

Как устранить. При подсохшей головке нужна ее чистка или замена. Замена платы управления. Проверяем шлейф, протираем контакты и пробуем.

Ошибка 0x71

Ошибка 0x71 —  каретка не может найти начальное положение. Причины — двигатель каретки, заедание каретки, энкодер, узел подачи бумаги.

Подробнее про типичные критические ошибки Epson читайте здесь.

Последовательно мигают два индикатора

Переполнение адсорбера. Нужно выполнить сброс адсорбера, затем вывод отработанных чернил наружу.

Читайте как чистить и снять головку Epson L800. Устранение ошибок 0x71, 0x50, 0x43, мигают все индикаторы в Epson L800.
